SIR 4000

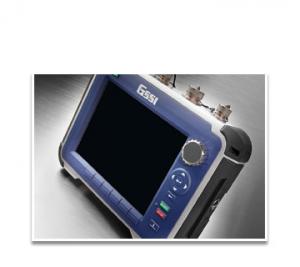

SIR 4000 jest najnowszym produktem firmy GSSI. Jest to pierwszy kontroler GPR zaprojektowany do współpracy zarówno z antenami analogowymi jak i cyfrowymi. Dzięki temu jest on bardzo wszechstronnym urządzeniem spełniającym wymogi nawet najbardziej wymagających operatorów w przeróżnych zastosowaniach.



SIR 4000 posiada zaawansowane tryby wyświetlania oraz filtrowania danych umożliwiając analizowanie danych jeszcze w terenie. Jest on w pełni zintegrowanym urządzeniem posiadającym prosty i czytelny interfejs, integrację z GPS "plug and play" jak i łączność Wi-Fi. Jest to idealne narzędzie dla typowych jak i nietypowych zastosowań.



Główne zalety:

  • kompatybilny ze wszystkimi antenami GSSI (analogowe i cyfrowe)
  • przejrzysty, graficzny interfejs operatora
  • wbudowana pamięć 32 GB
  • ekran LED 10,4" o wysokiej rozdzielczości
  • wbudowany odbiornik GPS
  • zaawansowane funkcje filtrowania danych w czasie rzeczywistym
  • transmit Rate 800 KHz
  • format danych 32 bit
  • maksymalny zakres czasu do 20 000 nanosekund
  • transfer danych po Ethernet lub Wi-Fi
  • 2 letnia gwarancja



Specyfikacja:

  • system kompatybilny z antenami GSSI o jednej lub dwóch częstotliwościach
  • ekran 10,4" o wysokiej jasności, rozdzielczość 1024x768, 32-bit kolorów
  • wbudowany odbiornik GPS
  • wbudowana pamięć 32 GB
  • tryby wyświetlania: Liniowy, Oscyloskop, Pełne 3D, amplituda sygnału prezentowana przez 256 kolorów
  • format danych RADAN DZT, 32 Bit
  • interwał skanowania: wybieralny, do 4000 skanów/sek
  • ilość próbek na skan: zakres 256 - 16 384
  • tryb pracy: w funkcji czasu, dystansu lub punktowy
  • zakres czasu: 0 - 20 000 ns, określany przez operatora
  • wzmocnienie: -42 dp +126 dB
  • ilość punktów wzmocnienia: wybór od 1 do 8



Standardowe filtry:

  • Infinite Impulse Response (IIR) - Low and High Pass, vertical and horizontal
  •  Finite Impulse Response (FIR) - Low and High Pass, vertical and horizontal



Filtry zaawansowane:

  • migracja, śledzenie pozycji powierzchni, śledzenie szumu dna sygnału, adaptacyjne usuwanie tła
  • możliwość zapisania nieograniczonej ilości ustawień systemowych dla różnych konfiguracji badań/anten
  • utomatyczne rozpoznawanie anten typu Smart wraz z odpowiednim maksymalnym tempem przesyłu (transmit rate)
  • temperatura pracy -20C do +40C
  • złącza: antenowe; zasilanie DC, Port RS232 (gps), HDMI, Ethernet, USB
  • wymiary 36x25x7 cm
  • waga 4,53 kg



Interfejs Operatora

SIR 4000 posiada na nowo zaprojektowany interfejs operatora. Został on tak stworzony aby był czytelny dla wszystkich operatorów, niezależnie od języka jakim sie posługują. Ekran startowy umożliwia uruchomienie konkretnego modułu aplikacji, wybór ostatnich ustawień lub odtworzenie danych z poprzednich projektów. Dodatkowo, interfejs można zpersonalizować wybierając własne kolory, jednostki, język.



GSSI SIR 4000 Home Screen





Poprawiony tryb pozyskiwania danych

SIR 4000 posiada wiele nowych funkcji włącznie z nowymi trybami prezentacji oraz filtrowania danych w celu szybkiej analizy w terenie. Operator może zmieniac wzmocnienie oraz parametry filtrowania w czasie rzeczywistym w trakcie zbierania danych. Dodatkowo istnieje możliwość zmiany skali, dodawania znaczników jak i personalizowania kolorów ekranu. dostępne są także filtry umożliwiające dopasowanie hiperboli dla migracji danych, śledzenie pozycji powierzchni, śledzenie dna sygnału jak i adaptacyjne usuwanie tła.



GSSI SIR 4000 GPR data example





Ulepszony Tryb Quick 3D

Przeprojektowany tryb Qucik 3D umożliwia zbieranie i tworzenie plików 3D. Ekran danych Qucik 3D umożliwia w czasie rzeczywistym oglądanie danych w pełni obracalnej kostce trójwymiarowej, umożliwiając efektywne iterpretowanie danych w terenie.



SIR 4000 Quick 3D data excample
