Suwmiarka PICUS


Urządzenie do precyzyjnego pomiaru geometrii pnia drzewa

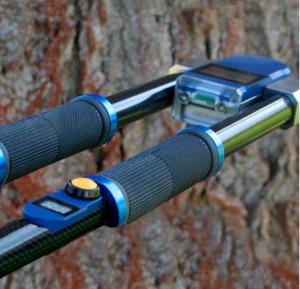

Suwmiarka PiCUS  jest precyzyjnym i szybkim narzędziem do rejestrowania geometrii pnia drzewa na poziomie pomiaru. Dane o geometrii są niezbędne dla tomogramu dźwiękowego oraz oporności elektrycznej. Jest ona szczególnie pomocna podczas badania dużych drzew o nieregularnych kształtach

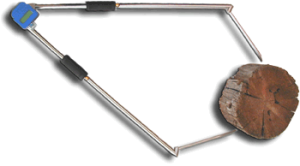

Urządzenie posiada parę długich ramion umożliwiającą pracę na dużych obiektach takich jak drzewa.

Wartości zmierzone przez urządzenie są przesyłane do PC, lub jednostki głównej PICUS 3, bezprzewodowo połączeniem Bluetooth. Wszystkie dane o geometrii są transmitowane bezpośrednio do programu PICUS, a kształt drzewa obliczany jest na bieżąco. Narzędzie to umożliwia dokładny pomiar kształtu drzewa na wysokości pomiaru w przeciągu tylko kilku minut.



Pomimo swojego dużego zakresu pomiarowego (Standard: 150 cm, XL: 200 cm), suwmiarka PICUS jest kompaktowym narzędziem nie zajmującym dużo miejsca w trakcie transport.



Właściwości suwmiarki PICUS:

- Prosta i szybka w obsłudze

- Konstrukcja ze stali nierdzewnej

- Małe rozmiary w trakcie transportu

- Zakres pomiarowy większy od urządzeń tradycyjnych

- Oprogramowanie dla Windows (XP lub 7)

- Połączenie Bluetooth z komputerem PC lub PICUS 3



Suwmiarka pytania i odpowiedzi



Jak ważna jest odpowiednia geometria?
Obliczenie prędkości opiera się na wzorze:

Prędkość = odległość/czas


Im geometria w miejscu pomiaru jest dokładniejsza, tym wyniki tomogramu są precyzyjniejsze. Oprogramowanie PICUS umożliwia różne sposoby dokładnego pomiaru geometrii. Metoda triangulacji jest jednak najdokładniejsza.



Czy potrzebuję elektroniczną suwmiarkę?
Elektroniczna suwmiarka jest bardzo wydajnym narzędziem umożliwiającym precyzyjny pomiar pozycji punktów pomiarowych. Nie jest ona niezbędna, jednak pomaga w szybkim i dokładnym rejestrowaniu kompleksowej geometrii pnia na poziomie pomiaru. Wyniki z elektronicznej suwmiarki mogą być automatycznie przesyłane do komputera. Standardowe mechaniczne suwmiarki też mogą być wykorzystywane.



Czy urządzenie wymaga rocznych przeglądów okresowych?
Zalecamy okresową kontrolę oraz kalibrację wskazań urządzenia.



Czy do pracy z PICUS wraz z elektroniczną suwmiarką wymagane jest szkolenie?
Tak, do prawidłowej pracy z PICUS wraz z elektroniczną suwmiarką zalecamy 1 dniowe szkolenie



Jaka jest rekomendowana konfiguracja systemu PICUS?

Posiadając elektroniczny młotek, ilość sensorów nie jest aż tak ważna. Połączenie tomografii dźwiękowej z tomografią oporności elektrycznej można uzyskać znacznie więcej użytecznych informacji niż poprzez zwykłe zwiększanie ilości punktów pomiarowych dla PICUS. Zalecamy pracę z „mniejszym” systemem PICUS wspartym systemem Treetronic, niż z samodzielnym „większym” systemem PICUS (12 do 16 sensorów).



Minimalna konfiguracja:
Tomograf dźwiękowy PiCUS – 6 do 8 sensorów
Oprogramowanie PICUS
suwmiarka mechaniczna



Konfiguracja standardowa:
Tomograf dźwiękowy PICUS – 8 do 10 sensorów
Elektroniczna suwmiarka PiCUS
Oprogramowanie PiCUS 3D Expert



Konfiguracja naukowa/ekspert:
Tomograf dźwiękowy PiCUS – 8 do 12 sensorów
Elektroniczna suwmiarka PiCUS
Oprogramowanie PiCUS 3D Expert
Tomograf oporności elektrycznej Treetronic
