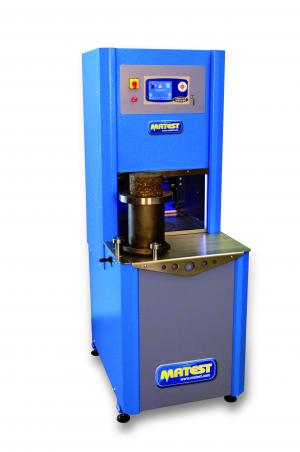

Prasa żyratorowa Matest


Matest B041 / B045



Prasa Żyratorowa Matest służy do symulowania oraz odtwarzania realnych warunków w trakcie zagęszczania mieszanki na drodze i tym samym wyznaczania właściwości zagęszczania się asfaltu.

Taki sposób zagęszczania uzyskiwany jest poprzez połączenie ruchu obrotowego z siłą zadawaną pionowo na próbkę. Urządzenie posiada bardzo sztywną stalową ramę zapewniającą idealną kontrolę kąta ruchu obrotowego.

Siła zadawana jest przez elektro-pneumatyczny / elektromechaniczny (zależnie od wersji) cylinder sterowany serwozaworem.

Wysokość próbki mierzona jest przez liniowy czujnik przemieszczenia.

Ruch żyratorowy generowany jest przez precyzyjny system ekscentryczny umożliwiający dogodne ustawienie stałego kąta żyracji.

Prędkość obrotowa sterowana jest przez silnik elektryczny z falownikiem.
Urządzenie może być opcjonalnie wyposażone w perforowane formy, dzięki czemu możliwy jest test na zimnych emulsjach

Wszystkie zmierzone parametry są rejestrowane i dzięki czemu istnieje możliwość ich późniejszej analizy.


Główne cechy:

  • sztywna, stalowa konstrukcja ramowa zapewniająca idealną kontrolę kąta
  • elektropneumatyczny / elektromechaniczny siłownik sterowany servwozaworem
  • elektroniczny sterownik z kolorowym ekranem dotykowym pracujący w środowisku Windows
  • interfejs użytkownika oparty na ikonach dzięki czemu przygotowanie i uruchomienie testu jest bardzo intuicyjne
  • możliwość zapisywania danych na karcie SD lub na pamięci USB (2 porty USB)
  • port sieciowy LAN



SPECYFIKACJA TECHNICZNA

  • możliwość zagęszczania próbek o śednicy 100 i 150 mm, wysokosć 0 do 200 mm
  • wymiary form: wewn. średnica 100 lub 150 mm, wysokość 250 mm
  • kąt regulowany w zakresie od 0 do 2,4°
  • ilość cykli regulowana od 1 do 5000
  • tempo cykli: od 5 do 60 cykli/min (norma wymaga 30 cykli/min)
  • siła pionowa dla próbek 150 mm: regulowana od 10 do 900 kPa (900 kPa dla 9 bar)
  • siła pionowa dla próbek 100 mm: regulowana od 23 do 1500 kPa (1500 kPa dla 7 bar)
  • siła pionowa jest regulowana przez serwozawór z automatycznym sterownikiem


Tryby pracy:

  • zagęszczanie próbek według wybranej ilości obrotów
  • zagęszczanie próbek do zadanej wysokości
  • zagęszczanie próbek do zadanej gęstości

Rejestracja danych: Ilość obrotów, wysokość próbki, kąt rotacji, zadana siła.


Zasilanie elektryczne: 230V 1ph 50Hz 1000W

Zasilanie w sprężone powietrze: 7 bar, czyste, suche
Wymiary: 640x500xh1000mm
Waga: 240 kg
