Dynamiczne aparaty trójosiowe


Dynamiczne (Cykliczne) Systemy Badawcze Trójosiowe firmy VJ-Tech umożliwiają w pełni automatyczne wykonywanie statycznych lub dynamicznych/cyklicznych badań trójosiowych wykorzystując ramę VJ-Tech Triscan lub Basic wyposażoną w wydajny elektromechaniczny servosiłownik. Elektromechaniczny serwosiłownik jest optymalnym rozwiązaniem porównując uzyskiwane parametry względem ceny. Siłownik pozbawiony jest głównych wad systemów pneumatycznych. Oznacza to, że maksymalna częsotliwość 5 Hz pracy uzyskiwana jest zawsze nawet na miękkich próbkach a skok siłownika można w każdych warunkach kontrolować precyzyjnie z dokładnością do 1 mikrona. Na zdjęciu obok prezentowany jest system składający się z ramy Triscan TS50 wyposażonej w komorę 50 mm na próbkę 35 mm. DSC2000M służy do sterowania servomotorem jak i rejestrowania siły, przemieszczenia oraz ciśnienia porowego. Automatyczna pneumatyczna pompa APC służy do kontrolowania ciśnienia w komorze (poprzez cylinder woda/powietrze, natomiast automatyczna hydrauliczna pompa ciśnienia APC służy do kontrolowania ciśnienia wstecznego. Cały system sterowany jest przez nowoczesne i zaawansowane oprogramowanie  z modułem CsDYN, które umożliwia wszelkie wymagane konfiguracje testu, sterowanie oraz rejestrację danych według wymogów norm ASTM3999 oraz ASTM5311.



Dostępne konfiguracje:

  • standardowa rama strójosiowa    10, 50 lub 100 kN
  • sterownik dynamiczny  DSC-M
  • automatyczny sterownik ciśnienia  1000, 1700 lub 3000 kPa
  • rozmiary komór trójosiowych: 50, 75, 100 lub 150 mm
  • rozmiary próbek: 33, 38, 50, 70, 100 lub 150 mm
  • dostępne głowice siły: 2.5, 5, 10, 20, 50, 100 lub 200 kN
  • czujniki przemieszczenia: 10, 25 lub 50 mm
  • czujniki ciśnienia porowego: 10 lub 20 bar
  • panel dystrybucji wody: 2, 4, 6 lub 8 drożny



Podstawowa specyfikacja:

  • maksymalna częstotliwość:  5.00 Hz (opcjonalnie 10 Hz)
  • maksymalna dynamiczna siła: +/- 5 kN (możliwość rozbudowy do 10 kN)
  • maksymalna siła statyczna:  50 kN

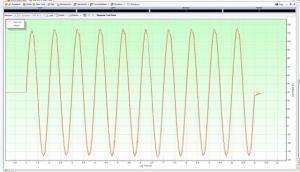

  • kształt fali:  Sinus, Kwadrat, Trójkąt, Haversine, Zęby piły, definiowany przez użytkownika
  • rozmiar próbek:  38 - 150 mm
  • połączenie z PC poprzez Ethernet



Dostępne są także systemy z hydraulicznym, dynamicznym siłownikiem o parametrach:

- maksymalna częstotliwość:  5.00 Hz (rozdzielczość 0.01 Hz)

- maksymalna dynamiczna siła:20 kN (rozdzielczość 1 N)

- maksymalna siła statyczna:  50 kN

- kształt fali:  Sinus, Kwadrat, Trójkąt, Haversine, Piłokształtna, Definiowany przez użytkownika

- rozmiar próbek:  38 - 150 mm

- połączenie z PC poprzez Ethernet



Główne zalety systemu elektromechanicznego w porównaniu do systemów pneumatycznych:

  • systemy elektromechaniczne mogą wykonywać badanie dynamiczne w pełnym zakresie sił bez wpływu na częstotliwość. W systemach pneumatycznych dostępna amplituda i częstotliwość spada zależnie od zadanej siły i ilości powietrza, które jest wymagane do poruszania tłokiem
  • system elektromechaniczny nie wymaga dużego, głośnego i drogiego kompresora z zestawem filtrów i osuszaczy do poprawnej pracy
  • system elektromechaniczny ma mniejszy pobór prądu niż system pneumatyczny, gdzie kompresor jest drogi w eksploatacji
  • system elektromechaniczny nie wymaga drogich przeglądów i napraw kompresora pneumatycznego
  • system elektromechaniczny jest znacznie wydajnieszy przy wyższych częstotliwościach. Systemy pneumatyczne nie są zalecane jeżeli częstotliwości są wyższe niż 1 Hz  ze względu na problemy z kontrolowaniem ściśliwego medium (powietrza) napędzającego siłownik
  • system pneumatyczny jest bardzo ciężko kontrolować przy bardzo małych naprężeniach i nie są zalecane dla długotrwałych testów pełzania
  • system pneumatyczny jest bardzo ciężko kontrolować jeżeli zadany kształt fali jest inny niż sinusoida
  • parametry systemu pneumatycznego w dużej mierze zależą od sztywności próbki. System pneumatyczny bardzo ciężko precyzyjnie sterować jeżeli próbka jest miękka.
