Wyposażenie dla laboratoriów drogowych i inż. lądowej

DTS 130


To wszechstronne urządzenie bazuje na ramie badawczej z hydraulicznym siłownikiem dwustronnego działania o maksymalnej nośności 130 kN i częstotliwości do 100 Hz. Urządzenie to zostało zaprojektowane tak, aby spełniało wymagania laboratoriów, które chcą badać związane i niezwiązane warstwy konstrukcji drogowych. Możliwe jest wykonywanie testów ściskania, rozciągania oraz cyklicznych obciążeń dynamicznych.



Urządzenie może być wyposażone w komorę klimatyczną o zakresie temperatury do -50 oC. Komora wykonana jest z dwóch części, dzięki czemu ułatwiony jest dostęp serwisowy. Komora może być sterowana z poziomu komputera PC.

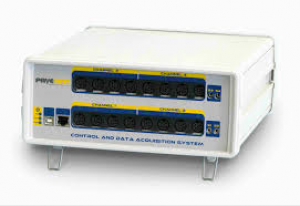

Urządzenie sterowane jest zaawansowanym cyfrowym kontrolerem CDAS produkcji Pavetest. Sterownik CDAS umieszczony jest w dolnej części urządzenia, dzięki czemu wszystkie przewody są estetycznie schowane. CDAS jest nowoczesnym kontrolerem posiadającym tempo próbkowania każdego kanału wejściowego do 192 kHz, 64x uśrednianie oraz rozdzielczość 20 bit.



Zasilacz hydrauliczny HPS wykorzystuje pompę o zmiennym wydatku i maksymalnym ciśnieniu >200 bar. Istnieje możliwość zastosowania chłodzenia oleju wodą lub powietrzem.



DTS 130 sterowany jest poprzez oprogramowanie TestLab, w którym moduły testów przygotowane są dla międzynarodowych norm badawczych.



Podstawowe parametry

- maksymalna siła +/- 130 kN statycznie oraz +/- 100 kN dynamicznie

- częstotliwość do 100 Hz

- skok siłownika 100 mm

- rozstaw kolumn 600 mm

- prześwit pionowy 1000 mm

- sterownik CDAS

- 4 osie sterowania, 16 kanałów rejestracji danych

- tempo rejestracji do 192 kHz, uśrednianie do 64x

- łączoność z komputerem po USB lub Ethernet
