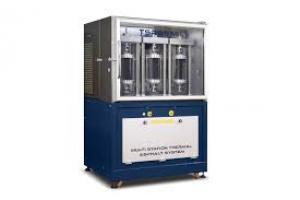

Samodzielne urządzenie do testów TSRST


Nowy model urządzenia TSRST jest samodzielnym urządzeniem do wykonywania testów TSRST, UTST, RT oraz TCT wg EN12697-46 na 1, 2 lub 3 stanowiskach jednocześnie. Urządzenie posiada napęd elektromechaniczny, dzięki czemu jest ciche w pracy, nie wymaga drogiego i problematycznego kompresora, a precyzja sterowania jest znacznie wyższa (możliwość kontrolowania przemieszczenia do 0.1 um). Urządzenie to  jest wyposażone w nowy model komory klimatycznej o zakresie -40oC (opcjonalnie do -50 oC) do +40oC zdolnej utrzymać tempo chłodzenia 10o/h bez konieczności korzystania z ciekłego azotu. W celu zwiększenia wygody, komora jest sterowana z poziomu oprogramowania urządzenia na komputerze PC a chłodzenie rozpoczyna się jednocześnie z uruchomieniem testu w programie.



Urządzenie wyposażone w jest w nowoczesne oprogramowanie TestLab zawierające przygotowane procedury badawcze zgodne z określonymi normami, lub umożliwiające tworzenie własnych przebiegów testów.



Podstawowy opis techniczny

  • urządzenie zgodne z PN-EN 12697-46
  • możliwość wykonywania testów TSRST, UTST, RT oraz TCT
  • możliwość wykonywania badań na 1, 2 lub 3 stanowiskach jednocześnie

Napęd elektromechaniczny

  • nie wymaga drogiego, problematycznego i głośnego kompresora do pracy
  • możliwość kontrolowania przemieszczenia siłownika z dokładnością do 0.1 um
  • głowica siły 20 kN z rozdzielczością +/- 10N i dokładnością +/- 0,2%
  • 2 lub 3 czujniki LVDT do monitorowania zmian długości próbki o zakresie +/- 2.5 mm, dokładności 5 um i rozdzielczości 0,5 um
  • czujniki temperatury (1 do 4) do monitorowania temperatury próbek lub ślepej próbki w komorze
  • integralna komora klimatyczna o zakresie pracy -40oC do +40oC utrzymująca tempo chłodzenia 10o/godzinę w całym zakresie bez korzystania z ciekłego azotu
  • możliwość kontrolowania komory z poziomu oprogramowania PC
  • uruchomienie testu w programie jednocześnie uruchamia chłodzenie w komorze
  • sterowanie przez komputer PC w czasie rzeczywistym
  • urządzenie posiada możliwość montażu siłownika hydraulicznego (+/- 15 kN 0.1 Hz do 20 Hz) w celu wykonywania testów UCTST



Parametry sterownika CDAS

  • możliwość kontrolowania 4 osi oraz rejestracji 16 kanałów
  • 18 bitowa rozdzielczość dla każdej z 4 osi sterowania
  • precyzyjne wykonywanie badania dzięki zintegrowanemu sterowaniu i rejestracji danych z prędkością 192 kHz dla każdego z 16 kanałów i rozdzielczością 20 bit
  • niski poziom szumów dla wszystkich kanałów dzięki 64 krotnemu nad próbkowaniu
  • 20 bitowa rozdzielczość danych i sterowania
  • komunikacja po USB lub Ethernet



Parametry oprogramowania Testlab

  • pracuje w środowisku Windows 7 oraz Windows 8
  • interfejs w języku polskim
  • wbudowany tłumacz umożliwiający modyfikację tłumaczenia programu na język polski według potrzeb użytkownika
  • wspólna platforma dla wszystkich testów
  • możliwość symulowania przebiegu testu
  • możliwość sterowania temperaturą w komorze klimatycznej



Zalety w stosunku do urządzeń konkurencyjnych

  • urządzenie TSRST firmy Pavetest posiada siłownik elektromechaniczny co w znaczący sposób zwiększa precyzję sterowania oraz podnosi komfort pracy
  • urządzenie TSRST posiada komorę klimatyczną, która nie wymaga ciekłego azotu do osiągnięcia -40oC oraz jest w pełni sterowana z poziomu komputera
  • urządzenie TSRST posiada nowoczesny kontroler CDAS, który charakteryzuje się tempem próbkowania 192 kHz dla każdego kanału dzięki czemu rejestrowane dane są dokładniejsze
  • urządzenie TSRST umożliwia montaż siłownika hydraulicznego do wykonywania testów UCTST.
